6寸半自动划片机

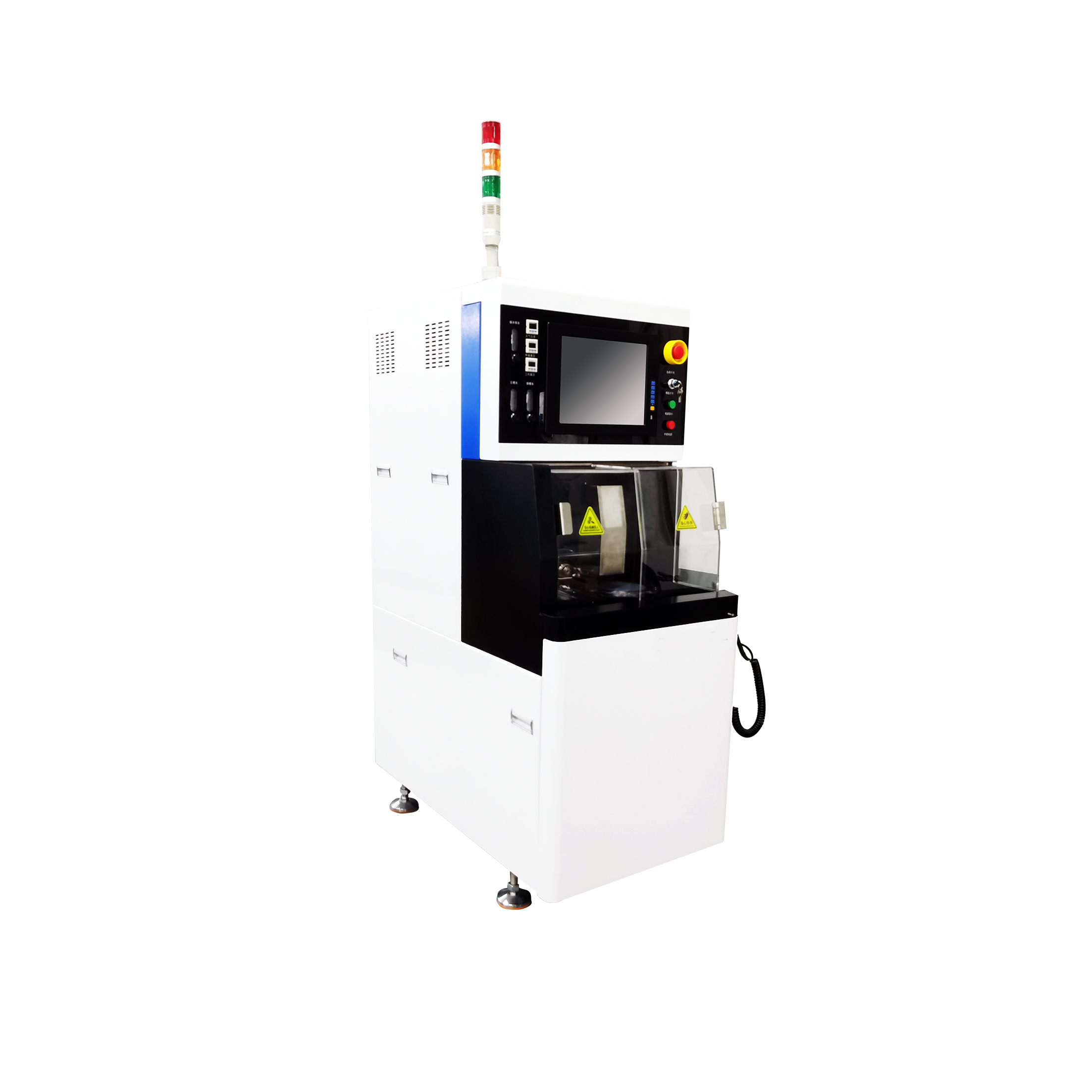

bt3252 精密砂轮划片机【图片-九游会体育线上平台

高效率高精度高性能

bt3252 精密砂轮划片机主要用于半导体晶圆、集成电路、qfn、发光二极管、miniled、太阳能电池、电子基片等的划切,适用于包括硅、石英、 氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等材料。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转,将晶圆或器件沿切割道方向进行切割或开槽。




产品详情产品参数样品案例

产品介绍

应用:

6寸硅片、陶瓷、pcb板、emc、石英、玻璃、砷化镓、铌酸锂、碲锌镉czt等材料的精密切割;广泛用于ic集成电路,led砷化镓芯片、二极管、三极管、led封装、ntc、mems、ic、光伏、医疗器械、闪烁晶体等行业。

其他特征:

低气压、水压、工作台伺服、转台伺服、主轴驱动、测高系统、控制系统的故障报警,操作腔门安全锁,漏水检测、主轴电流监控、真空不足保护功能。



产品参数

项目

产品型号

bt3252 精密砂轮划片机


加工尺寸(processing size)

≤150mm

运动方式(movement style)

单轴半自动

x轴(x-axis)

最大速度(max speed)

600mm/s

直线度(straightness)

2μm全行程



y轴(y-axis)

有效行程(valid trip)

150mm

定位精度(positioning accuracy)

2μm全行程

分辨率(resolution)

0.1μm

z轴(z-axis)

有效行程(valid trip)

35mm

最大刀轮直径(max tool wheel diameter)

60mm

t轴(t-axis)

转动角度范围(rotation angle range)

380°

主轴(spindle)

最大转速(max speed)

40000rpm/min

额定输出功率(rated output power)

直流/交流1.5kw





基础规格

(basic specifications)

电源(power supply)

220v/50hz

压缩空气(compressed air)

0.5-0.6mpa max 180l/min

切削水(cutting water)

0.2-0.3mpa max 4l/min

排风流量(exhaust air volume)

2m³/min

尺寸(size)

660mm×1108mm×1680mm

重量(weight)

600kg
